CS1/4/67H型 双金属片式疏水阀
【产品说明】
CS17H、CS47H、CS67H 型双金属片式疏水阀：内螺纹连接（CS17H）、法兰连接（CS47H）、承插焊连接（CS67H），双金属片结构形式，阀座密封面材料为Cr13 系不锈钢，公称压力PN16~PN40，阀体材料为碳钢的蒸汽疏水阀。双金属片式疏水阀主要用于显热加热的场合，能自动排除低于设定温度的凝结水，而将高于设定温度的凝结水保留在阀的入口处，对提高和节约能源起着重要的作用。
【产品特点】：①双金属片式疏水阀采用双金属片，能在广泛压力范围不经调整就可使用。②灵敏的热感应，能连续排水，没有噪声，抗腐蚀性强。③体积小，安装方便，任意角度可安装。
【产品性能参数】
CS17H、CS47H、CS67H 型双金属片式疏水阀主要性能参数 | ||||||
型号 | PN | 工作压力/MPa | 适用温度/℃ | 适用介质 | ||
CS17H-16C | 16 | 1.6 | ≤425 | 水、蒸汽 | ||
CS17H-25 | 25 | 2.5 | ≤425 | 水、蒸汽 | ||
CS17H-40 | 40 | 4.0 | ≤425 | 水、蒸汽 | ||
【产品零部件材料】
CS17H、CS47H、CS67H 型双金属片式疏水阀零部件材料 | |
型号 | 阀体材料 |
CS17H-16C | WCB |
CS17H-25 | WCB |
CS17H-40 | WCB |
【产品外形及结构尺寸】
CS17H、CS47H、CS67H 型双金属片式疏水阀主要外形及结构尺寸（mm） | |||||||
CS17H-16C CS17H-25 CS17H-40 | CS47H-16C CS47H-25 CS47H-40 | ||||||
DN | 15 | 20 | 25 | DN | 15 | 20 | 25 |
L | 100 | 100 | 100 | D | 165 | 165 | |
H | 116 | 116 | 116 | H | 144 | 148 | 155 |
重量/kg | 3.5 | 3.5 | 3.6 | 重量/kg | 5.5 | 6.0 | 6.5 |
【产品排水量】
CS17H、CS47H、CS67H 型双金属片式疏水阀排水量表（kg/h） | |||||||||||
工作压差/MPa | 0.1 | 0.2 | 0.4 | 0.8 | 1.2 | 1.6 | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 |
过冷度20℃时 | 100 | 130 | 160 | 280 | 350 | 400 | 450 | 500 | 530 | 560 | 580 |
过冷度30℃时 | 220 | 280 | 380 | 600 | 750 | 800 | 850 | 900 | 1000 | 1100 | 1200 |

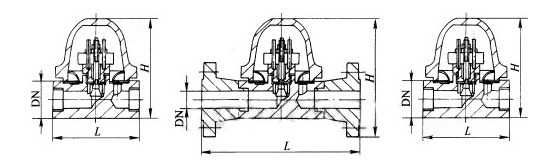

【产品外形及结构尺寸示意图】
